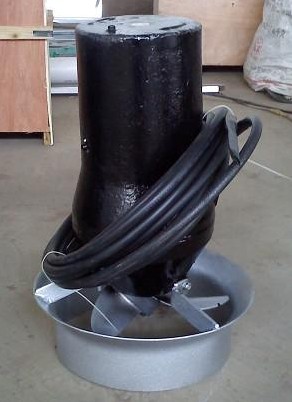

潜水搅拌机


潜水搅拌机
     广泛用于污水处理厂的工艺流程中推进、搅拌含有悬浮物的污水、污泥混合液、工业过程液体等,创建水流,加强搅拌功能,防止污泥沉淀及产生死角,沟内流速不低于0.3m/s。
5、特点
   5.1 QJB型直联冲压式结构的潜水搅拌机(以下简称搅拌机)采用多极电机。其结构紧凑、体积小、操作维护简单、安装检修方便、噪音小,使用寿命长;
   5.2 叶片经冲压成型,精度好,具有佳的水力设计,工作效率高,是早期铸铁搅拌机的佳更新换代产品
   5.3 与曝气系统混合使用可使能耗大幅度降低,冲氧量明显提高,有效防止沉淀。
6、使用条件
   潜水搅拌机在下列条件下能正常连续运行:
   6.1海拔高度不超过1000m;
   6.2介质温度不超过40°C;
   6.3介质的PH值在5~9之间;
6.4液体密度不超过1150kg/m3;
6.5潜水深度一般不超过10m。
7、技术性能
   7.1搅拌机的定额是以连续工作制(S1)为基准的连续定额;
7.2搅拌机转动平稳、自如,无卡阻、停滞等现象;
7.3搅拌机应能承受压力不低于0.2MPa;历时3分钟的气压试验而无渗漏现象;
7.4搅拌机采用双机械密封结构和唇形密封组织,机械密封保证在15000小时内可靠运行而不需更换;
7.5搅拌机的引出电缆采用GB5013.4中规定的YZW型中橡胶套电缆或性能相同的其它电缆,电缆长度正常配置为10m,也可按用户要求提供。电缆密封头采用特殊硫化处理,能方便地进行更换并有效地密封;
7.6搅拌机的材质为不锈钢,采用酸洗、钝化处理,其表面光亮,无污损,碰伤,裂痕等现象;
7.7搅拌机油室内设有密封泄漏保护装置;
7.8搅拌机设有明细的红色旋转标记;
7.9搅拌机引出电缆中双色线(黄/绿)规定为接地线,联接可靠。接地标志明显,在使用期内不易磨灭;
7.10搅拌机叶片及转子采用动平衡试验,平衡精度为G6.3;
7.11搅拌机定子绕组内设有两个热保护开关,热敏开关在 155℃动作。
8、使用寿命
   搅拌机在规定的条件下连续运行、间歇运行和长期停止状态后恢复运行,搅拌机在整个运行过程能保持平稳运行,首次故障前平均运行时间不小于10000小时,整机使用寿命不小于20年。
9、结构设计
   9.1接线盒
接线盒材质为不锈钢与周围液体、电机部分完全密封隔离;
   9.2电机
      采用潜水鼠笼电机,电机的额定功率值应超过大预期负荷至少10%。电机绕组的绝缘等级为F级,工作温度为155℃,电机定子由周围的液体冷却;
   9.3一个油室和2道机封
      润滑并冷却密封装置,轴承座与电机和液体之间设有2道机封,一当前道机封损坏时,水就进入油室这时设在油室内的泄漏检测器就报警并停机,以免下道机封继续损坏而使水浸入机壳,烧毁电机;
   9.4搅拌机的轴承全部采用进口轴承(NSK),所有轴承的设计寿命应不小于100000小时。
10、安装系统
    搅拌机的提升由安装系统来进行的,每台搅拌机应配备一套安装系统。它包括:导杆、支撑架、臂式起吊架和手扳式或手摇葫芦升降装置。
11、搅拌机主要零部件材质规定如下:
a)机壳、端盖、过流零部件采用材质不锈钢;
b)叶片材质为不锈钢;
C)外露紧固件采用的材质为不锈钢;
12、控制方式
控制箱带有起/停控制按钮运行指示灯、紧急停车按钮,自动/手动切换开关,当切换到自动状态时,搅拌机可受到来自中央控制室PLC送来的开、停命令,当切换到手动时,可就地手动控制开停。
就地控制箱可实现设备的自保护,具有过热、过流和泄漏保护功能,并可预留PLC接口。
